Autores: Ramiro Salcedo, Elio Suárez, Glenis Valencia/Centro de Procesamiento Digital de Imágenes (CPDI). FIIIDT.
INTRODUCCIÓN
La Minería en sus etapas de prospección y exploración requiere de mucho tiempo, recursos económicos y conocimiento de disciplinas, como la geografía, la geología y la geofísica. En estas etapas, principalmente en las minas de superficie o de cielo abierto, los sensores remotos son una herramienta muy importante, que reduce los tiempos y costos, en particular el uso de recursos humanos en actividades de intervención en las áreas de estudio,
El presente documento describe las características del sensor del satélite de observación de la tierra, ASTER (Advanced Spaceborne Thermal Emission and Reflection Radiometer, y su utilidad en la actividad minera, así como el señalamiento de una experiencia del CPDI en las minas de Guaniamo, en el estado Bolívar.
LOS SENSORES ASTER
La misión ASTER es un esfuerzo cooperativo entre la NASA y el Ministerio de Comercio Economía e Industria de Japón. En 1999 el instrumento se lanzó a bordo del satélite TERRA de la NASA. El objetivo principal de la misión ASTER es mejorar el entendimiento de los procesos a escala local y regional que ocurren sobre o cerca de la superficie de la tierra y en la atmósfera inferior, incluyendo la interacción superficie-atmósfera. El satélite ASTER tiene un sensor multiespectral de 14 bandas que abarca el espectro radiométrico desde al visible al infrarrojo termal. Esta amplia región espectral es cubierta por tres cámaras para los subsistemas Visible e Infrarrojo Cercano (VNIR), Infrarrojo de Onda Corta (SWIR) e Infrarrojo Térmico (TIR). Una cuarta cámara en la región del VNIR, es utilizada en posición vista atrás para generar la visión estereoscópica.
Estas características permiten que las imágenes ASTER, tengan utilidad en varias fases del desarrollo de un proyecto de prospección y explotación minera.
CARACTERIZACION FISICO-NATURAL
El desarrollo de la actividad minera, genera desde las etapas de prospección y exploración, una afectación al medio ambiente, que según el interés del Estado, debe ser amigable con el mismo, lo cual está reflejado en nuestra legislación, desde la Constitución de la República Bolivariana de Venezuela (1999), donde se establece en el artículo 129, que “todas las actividades susceptibles de generar daños a los ecosistemas deben ser previamente acompañadas de estudios de impacto ambiental y sociocultural”, hasta las leyes y reglamentos, relacionados.

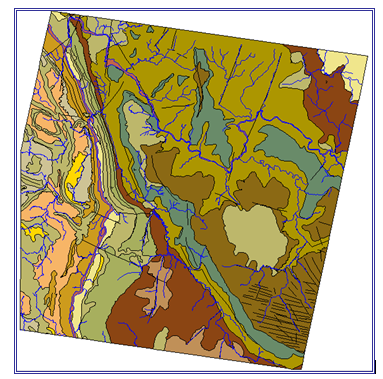

Al respecto, las imágenes ASTER son útiles en la caracterización físico-natural necesaria en la fase de inventario ambiental propia de un Estudio de Impacto Ambiental (EIA). Con las bandas de 15 metros de resolución espacial y usando la combinación 3, 2,1 (RGB) falso color u otra combinación con el resto de las bandas a discreción del analista (intérprete), hacer actualización de cartografía temática como la Geología superficial, Hidrografía, Vialidad, delimitación de Comunidades, Límites Político-Territoriales, a la escala de 1:100.000.
Con el uso de la banda 3B (banda 3 orientada hacia atrás de la órbita), junto con la 3N (banda 3 en modo nadir), se puede generar un modelo digital de elevación (MDE) para la escala 1:100.000 y generar imágenes de sombra, curvas de nivel, útiles para apoyar el trabajo del intérprete para generar el mapa de geomorfología, por ejemplo.
Finalmente, con el apoyo de las bandas del SWIR, se puede generar, ya sea por interpretación visual, o por procedimientos de clasificación supervisada o no supervisada, el mapa de Uso de la Tierra y Cobertura Natural.
Toda esta información generada con el apoyo de las imágenes ASTER, es útil para tener una visión de la situación actual del área a ser afectada por la actividad minera, y por ende, tener el insumo para el estudio de impacto ambiental. Adicionalmente, resulta útil para los involucrados en el desarrollo de la actividad minera, ya que le proporciona un insumo para la planificación de las actividades logísticas asociadas a la selección de las áreas y accesos donde se tomarán muestras en campo que serán objeto de análisis químicos o mineralógicos.
PROSPECCIÓN MINERAL

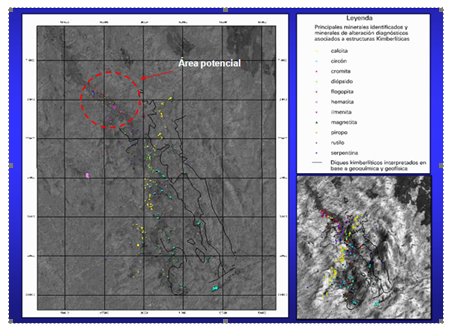

La riqueza espectral del sensor del satélite ASTER, permite, combinando bandas de los tres subsistemas (VNIR, SWIR y TIR) identificar estructuras geológicas, alteraciones hidrotermales y la presencia de algunos minerales. En este último caso, se compara la respuesta de las bandas y se genera una firma espectral, que se compara a su vez con librerías que presentan la firma espectral esperada para un mineral determinado o la generada a través de espectro radiometría en laboratorio, de muestras tomadas en campo.
Otro método comúnmente utilizado es a través de la combinación RGB, de cociente de bandas entre las bandas del subsistema SWIR.
CONCLUSIONES Y RECOMENDACIONES
- La utilización de las imágenes del sensor ASTER en actividades de prospección minera en Venezuela, ha probado ser de gran utilidad por su efectividad.
- Es recomendable hacer, a la brevedad posible, una selección y descarga de la mayor cantidad posible de imágenes de este sensor, de las zonas con potencial minero de Venezuela, que se encuentren disponibles en los portales web correspondientes, con el fin contar con estos valiosos datos, a la hora de emprender otros proyectos de esta naturaleza, en el futuro, habida cuenta que el sensor ya no se encuentra operativo.
- La información temática generada, puede ser útil en el proceso de planificación de las actividades Mineras (visitas de campo, toma de muestras), pero por necesidades de escala, se debe actualizar con el apoyo de un sensor de más alta resolución espacial. Al respecto la opción más lógica son las imágenes del satélite SUCRE, tanto para usuarios del sector público venezolano, como para empresas del sector privado, dado que su costo es significativamente más bajo que las alternativas (SPOT, Worldview o Geoimage).
- La generación de información temática es necesaria para acometer un proyecto de prospección Minera, tanto como apoyo a la planificación del proyecto minero en si, como por el hecho que la legislación prevé un desarrollo de la actividad de carácter sustentable, por lo que la misma a la escala que permite ASTER, son insumos para los Estudios de Impacto Ambiental.
BIBLIOGRAFIA
1.- Constitución de la República Bolivariana de Venezuela (1999), Artículo 129.
2. – Christian Vargas Gonzáles, Remote Sensing, Geoimage SAC. Procesamiento de Imágenes de Satélite & GIS.
3.- Experiencias CPDI. Equipo de Trabajo.
4.- Marisela Navarro, Informe de resultados de cocientes de bandas con ASTER, CPDI, 2018.
5.- Santiago Yépez, Wuillian Torres. Metodología para la caracterización y mapeo de minerales diagnósticos asociados a estructuras kimberlíticas usando análisis hiperespectral, FII/CPDI, Caracas, Venezuela.
6.- Vargas Gonzales, C. (2013). Identificación de depósitos utilizando el sensor Aster. GEOLOGIA COLOMBIANA, Vol. 38. Bogotá, Colombia. pp. 149-157.
7.- Vargas Gonzales, C (2009) Mapeo de minerales utilizando datos ASTER y análisis espectral en el distrito de Yura, Arequipa, Perú, XIV Simposio Brasileiro de Sensoriamento Remoto, Natal, Brasil, 25-30 abril 2009, INPE, p. 3213-3218
