Fundamentos de Interpretación de Imágenes de Satélites. Subtema: Validación de Campo.

image_print

Autores: José Arismendi. Walmore Vergara. María José Entrena. José Gutiérrez. Centro de Procesamiento Digital de Imágenes (CPDI). FIIIDT.



1.-Introducción.

   El cuadro central de este artículo forma parte del Curso de Fundamentos de Interpretación de Imágenes Ópticas y de Radar: Subtema Validación de Campo, que ofrece el CPDI. El trabajo de campo, para cualquier ciencia de la tierra, constituye una herramienta indispensable para corroborar la información y los elementos que de alguna forma determinan el origen y comportamiento de un determinado fenómeno de la naturaleza. La tecnología satelital, que con sus imágenes impactantes han provocado una verdadera revolución en la investigación de la superficie terrestre, el trabajo de campo no ha sido desplazado aun y continúa siendo un recurso, quizá insustituible, para acceder al conocimiento de la dinámica terrestre (Montilla, P., 2005)…las verificaciones de campo constituyen un inventario in situ indispensable, que  permiten  demostrar la veracidad de la información obtenida en oficina.

    Varias disciplinas de las ciencias de la tierra están  directamente fundamentadas por un conjunto de variables que permiten o facilitan su descripción técnica científica al momento de llevar a cabo estudios o desarrollos de proyectos, donde la interpretación de imágenes  y la posterior extracción de información, es considerada una actividad inicial, pero que luego  debe ser verificada en campo. Entre esas variables  tenemos por ejemplo, la roca madre, su abundancia, forma, distribución de afloramientos rocosos, alineamientos y fallas, formas de drenaje en general y de su encauzamiento (entalles y  cárcavas). Otro ejemplo seria con la vegetación, que a través de sus  respuestas espectrales, se verificarían  sus cambios de tonalidad, formas, color y  su frecuencia arbórea espontanea. La observación de la  topografía con la ayuda de los modelos de elevación digital de diferentes resoluciones y más recientemente imágenes  satelitales con visión estereoscópica para caracterizar mejor   aún las irregularidades del  terreno. Con el uso de la tierra, verificar donde hay que  apreciar los efectos causados por el hombre sobre el suelo, que nos permitan hablar e inferir sobre su vocación de uso y en consecuencia de sus posibles características y cualidades.

En resumen, estas y otras variables descritas ya sea cuantitativa o cualitativamente y, que son  identificadas en  las imágenes, deben ser complementadas con datos de campo con el propósito de generar información veraz y confiable.

2.- LA Planificación DE ACTIVIDADES para la verificación de campo.

A continuación un resumen de las actividades de planificación comprendidas en la Validación de Campo producto de las experiencias del CPDI. Solo es un cuadro de tareas de seguimiento en función del aporte científico, rendimiento técnico y responsabilidad del profesional(es) involucrado(s) en  el cumplimiento de una etapa  dentro de la investigación.

(Los ítems entre columnas, no tienen correspondencia horizontal)

Actividades Previas de Oficina / Reuniones de Coordinación del Equipo

Verificación en Campo /  Responsabilidades de los integrantes del Equipo

Ajustes de la información en Campo y Oficina / Responsabilidades de los integrantes del Equipo

·         Análisis de la Solicitud del estudio introducida por el cliente externo.

·         Definición y alcance del Objetivo. Designación del Coordinador y del equipo de trabajo.

·         Procura de Imágenes Satelitales y  Procesamiento  Digital  Básico.

·         Ubicación geográfica y rasgos ambientales relevantes del área y su accesibilidad terrestre, aérea y acuática.

·         Coordinación y  Asignación de Responsabilidades al Equipo de Trabajo seleccionado.

·         Segundo Procesamiento  Digital  Imágenes con selección de bandas espectrales y  productos DTM, NDVI, Humedad, Pendientes, etc. Homogeneidad de los Criterios de Interpretación dentro del equipo.

·         Diseño de la Leyenda  y 1ª interpretación, escala y unidad mínima de extracción de información. Estructuración preliminar  de la Base de Datos.

·         1ª Edición Cartográfica: Generación de Mapa Imagen Borrador. Generación de hipótesis de trabajo.

·         Reunión inicial, para fijar la fecha de Salida al Campo y estado del tiempo. Disponibilidad de recursos económicos a tiempo (Viáticos).

·         Planificación de transeptos de campo, travesías y pernoctas.

·         Gestión y Condiciones del Transporte hasta los  Seguros de Vida de los participantes.

·         Diseño y capacitación del uso de  planillas o formatos para encuestas. Uso de la Libreta de Campo.

·         Manejo de Implementos de Seguridad y charla de Salud Laboral. Documentación al día de los participantes, del vehículo y de los Equipos y Herramientas de trabajo.

·         Carta u Oficio Constancia de estar realizando captura de data en campo. Lista de posibles contactos telefónicos dentro del área de estudio,  incluido el  de los participantes

·         Carga de imagen en Laptop e impresión de Mapa Imagen en físico con señalamiento de los puntos de muestreos. “Plastificación “del Mapa Imagen.

·         Lista de “chequeo” o verificación de todo el material destinado para el trabajo de campo. Carga de equipos a tiempo y verificación del estado de las baterías.

ü  Recordatorio de Coordinación y Asignación de Responsabilidades.

ü  Verificación del material. Carga de equipos a tiempo y estado de las baterías. Adquisición de alimentos e hidratación del día.

ü  Verificación de Constancias, documentación y equipo de comunicación al día.

ü  Uso del equipo de seguridad.

ü  Mapa de rutas. Visualización de las travesías y ubicación de transeptos a recorrer.

ü  Sitios de verificación y del  muestreo sistemático.

ü  Acceso a los puntos de muestreos y verificación de la interpretación.

ü  Uso del equipo de campo, de las planillas,  del mapa imagen y la libreta de campo.

ü  Toma  de  muestras, uso de barrenos y apertura de  calicatas. Toma de fotos digitales y orientación cardinal.

ü  Al final del día, Intercambio de opiniones  respecto a la recopilación de la información, para mejorar inconsistencias en la homogeneidad de la captura de datos.

ü  Uso de la laptop para realizar combinaciones de bandas espectrales y corrección de  vectores y polígonos.

ü  Retorno y punto de encuentro

Ø  El procesamiento e ingreso de los datos deben hacerse inmediatamente después del levantamiento de campo.



Ø  Ordenación y Revisión de la información obtenida en campo. Discusión entre el grupo de trabajo





Ø  2ª interpretación y ajustes de vectores y polígonos.



Ø  Codificación de los datos y elaboración definitiva de la estructura de base de datos





Ø  2ª Edición Cartográfica  Digital



Ø  Revisión de la edición cartográfica Preliminar.





Ø  3ª Edición Cartográfica  Final: Mapas Imagen.



Ø  Estructura del Informe y base de datos SIG.



Ø  Elaboración de Memoria Técnica.



Cuadro 1. Actividades para la Validación en Campo. (Cada ítem dentro de las columnas implica más tareas en detalle, por razones de espacio no son expuestas acá.). Fuente: CPDI.2019.

Figura 1. Actividades previas de Coordinación y Objetivos del estudio. Fuente CPDI.

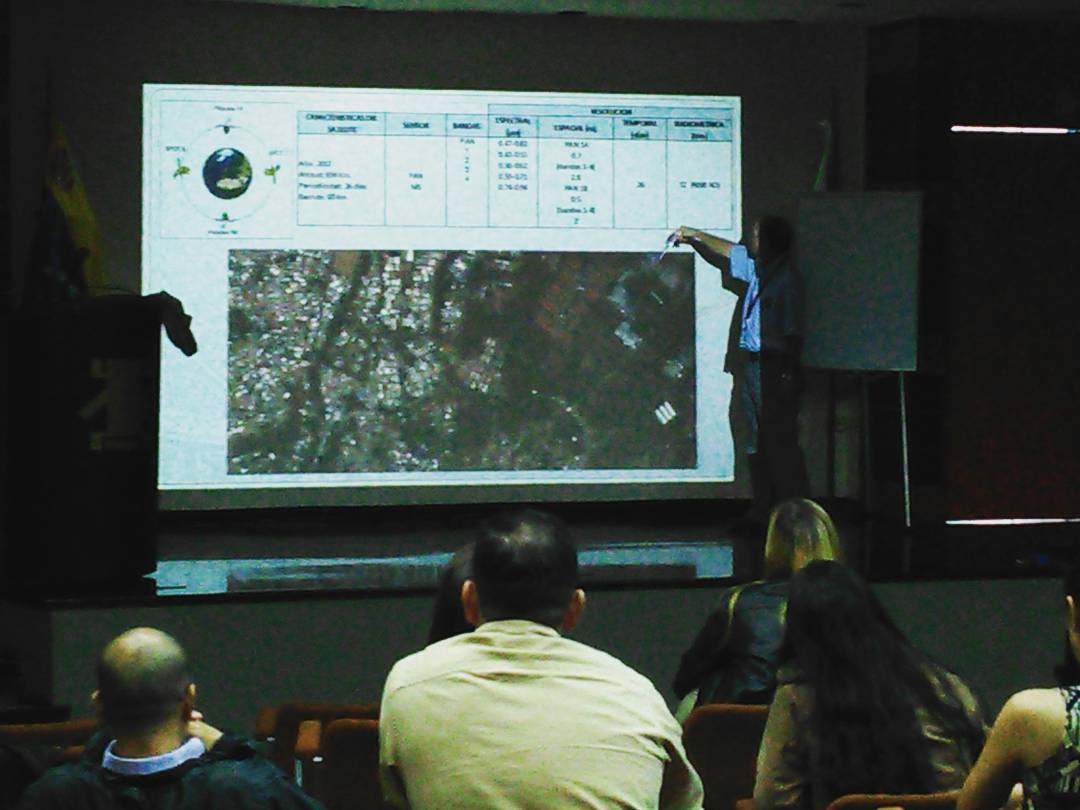

Figura 2. Actividades previas de Responsabilidades y Homogeneización de los Criterios de Interpretación de las Imágenes. Fuente: Internet

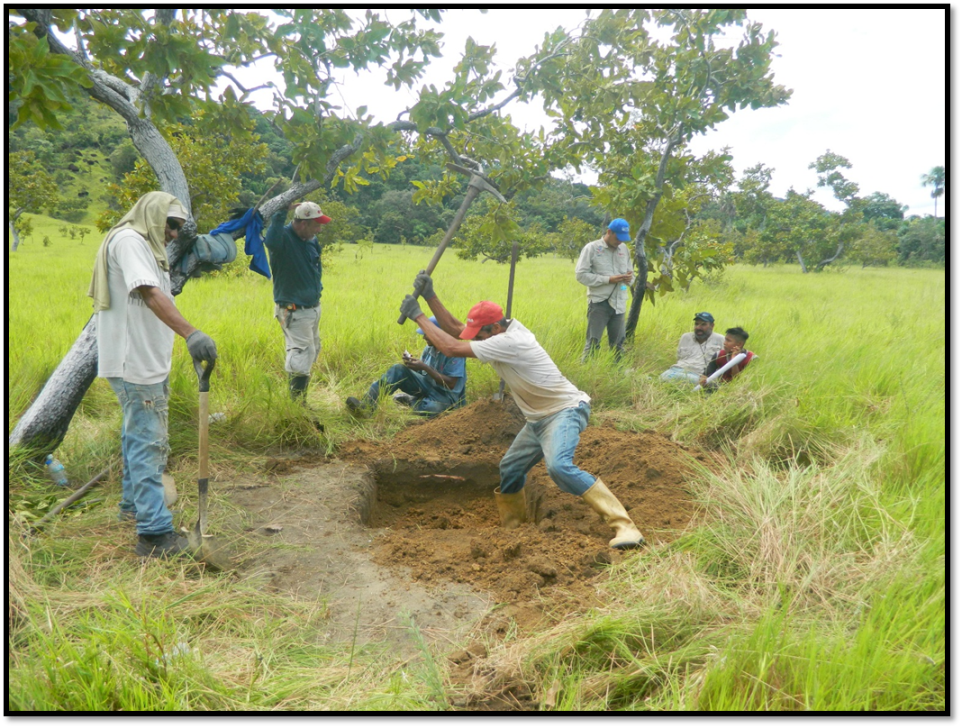

Figura 3. Verificación en Campo y Muestreo Sistemático. Fuente CPDI. 2019

Figura 4. Ajustes de información y estructura del Informe final. Fuente Internet.

3.-CONCLUSIONES.

La integración de la data de la imagen con la data de campo es fundamental para conocer  la influencia de los diferentes componentes del paisaje y sus interrelaciones con el espacio terreno  que rigen  a un determinado tipo de vegetación, tipo de paisaje geomorfológico, tipos de suelos, y hasta emplazamientos urbanos e industriales caracterizados por diferentes tipos de actividades económicas y sociales.

 El contacto con el terreno hace que se forme un profesional capaz de proponer alternativas de solución ante los problemas ambientales, así como en todo lo que tiene que ver con el buen uso, manejo y aprovechamiento de los diversos recursos que ofrece la naturaleza. Esta actividad  facilita el entendimiento de los fenómenos de la superficie terrestre y su vinculación con el espacio, y con los  cambios e interrelaciones causales del paisaje.

Es imperante seguir aprendiendo del contacto con el  campo…. por la alta confiabilidad que se está interpretando en la oficina  y es tan real como lo que se observa en el terreno, es una excelente forma de entender cuanto acontece en el paisaje y con ello poder señalar pautas o soluciones de manejo en la planificación territorial.

Se concluye señalando que la inmensidad de recursos naturales que posee Venezuela y el potencial económico que representan para las futuras generaciones, pueden ser bien conocidos, identificados y localizados con la integración de la tecnología satelital y el trabajo de campo, así como con la colaboración y la experiencia acumulada por el Centro de Procesamiento Digital de Imágenes de la FIIIDT.

4.- REFERENCIAS BIBLIOGRÁFICAS.

  • Arismendi, J. 2020. La Teledetección y las Ciencias de la Tierra: Algunas aplicaciones. En: Conferencia. Semana del Geofísico. Universidad Simón Bolívar. Caracas.
  • Arismendi, J., Duque, E., Navarro, M., Suarez, E., Vergara, W., Daza, G., Salcedo, R., Rodríguez, C., Andara, M. 2019. Prospección del mineral Coltán a partir de imágenes satelitales. Bloques 7-8  Arco Minero. Mpo. Cedeño. Edo. Bolívar. MPPCYT. FIIDT.CPDI. Caracas.
  • Arismendi, J., Martin, A. y Azuaje, M. 2015. Curso de Geomorfología y Geología. Módulo II. En: Fundamentos de interpretación visual de imágenes de satélite (ópticas). MPPESCT / FIIDT / Centro de Procesamiento Digital de Imágenes (CPDI). Caracas.
  • EXPERIENCIAS PROPIAS. Centro de Procesamiento Digital de Imágenes. FIIDT/MPPCYT. Caracas.
  • Montilla Pacheco, Argenis El trabajo de campo: estrategia didáctica en la enseñanza de la geografía. Geoenseñanza [en línea]. 2005, 10(2), 187-195[fecha de Consulta 27 de Octubre de 2020]. ISSN: 1316-6077. Disponible en: https://www.redalyc.org/articulo.oa?id=36010205
