Autores: Odoardo Álvarez, Roberto Illera. Unidad de Química y Ambiente. Centro de Tecnología de Materiales (CTM). FIIIDT.
1. INTRODUCCIÓN.
A solicitud del Consorcio Línea II del Sistema Metro Los Teques, la Fundación Instituto de Ingeniería realizó un estudio de calidad de aire en la Planta de Anillos de la Línea 2 del Sistema Metro Los Teques, ubicada en la Zona Industrial de Tejerías, Municipio Santos Michelena del Estado Aragua, con la finalidad de cumplir lo establecido en el Decreto 638 “Normas sobre Calidad del Aire y Control de la Contaminación Atmosférica” de fecha 26.04.95, publicado en la Gaceta Oficial N° 4899 del 19.05.95 1. El objetivo del estudio fue determinar la concentración de Partículas Totales Suspendidas (PTS) en la atmósfera durante un lapso de muestreo comprendido entre el 14 de mayo y 14 de junio de 2012. Se utilizaron tres (3) equipos muestreadores de partículas de alto volumen (High – Vol Sampler). La operación e instalación de los equipos se llevó a cabo de acuerdo a lo estipulado en Norma Venezolana COVENIN 2060-1995 “Determinación de la Concentración de Partículas Totales Suspendidas en la Atmósfera” 2. Se ubicó una estación meteorológica en el área de laboratorio con la finalidad de registrar las variables atmosféricas durante el lapso de muestreo.
2. DESCRIPCIÓN DE ACTIVIDADES EN EL ÁREA DE INFLUENCIA DE LA PLANTA DE ANILLOS
La planta de anillos se localiza en la zona industrial de Las Tejerías estado Aragua, las principales actividades desarrolladas en el área son:
- Movimiento de equipos pesados para las labores de fabricación y almacenamiento de anillos de concreto ( grúas, camiones, correas sin fin)
- Almacenamiento temporal y transporte de materiales y contenedores, (pipotes de aceites y lubricantes, escombros, silo de cemento, piedra caliza)
- Taller de soldadura industrial donde se fabrican piezas y estructuras necesarias para la operatividad de la planta
- Fuente fija ubicada al sur del área del laboratorio, perteneciente a la empresa Vidrios Domésticos SA
- Oficinas para albergar al personal, comedor y baños
- Autopista Regional del Centro localizada al sur de la zona industrial
- Empresas ubicadas en la zona industrial de Las Tejerías

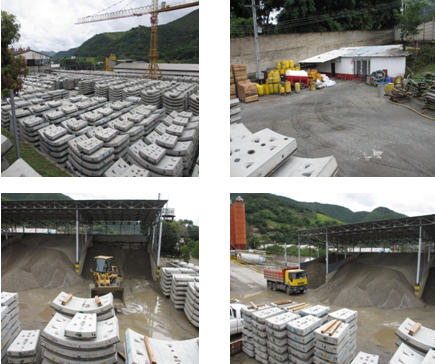

La figura 1 ilustra algunas de las actividades descritas.
3. Metodología de muestreo.
El muestreo se realizó empleando equipos de Alto Volumen, marca Grasby-Andersen modelo 2000H capaz de colectar partículas de 100 μm y menos. El aire captado pasa a través de un filtro de fibra de vidrio, previamente acondicionado y pesado. En total se colectan veinte (20) muestras efectivas por cada estación durante el lapso de muestreo, un (1) mes aproximadamente, las muestras son trasladadas al laboratorio donde son acondicionadas nuevamente y se determina el peso final. La ubicación y descripción de los puntos de muestreo se ilustra en las figuras 2, 3, y 4

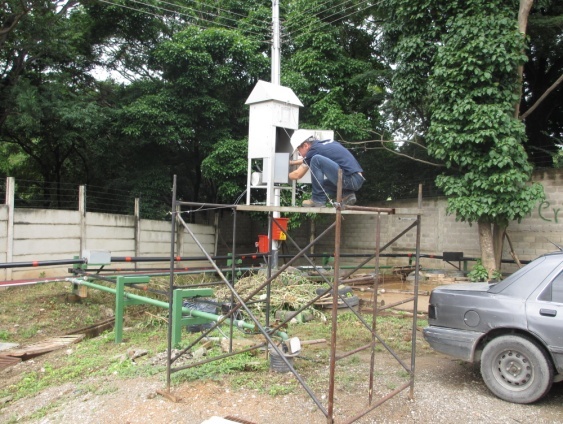

Estación Patio Inferior ubicada en el área de almacenamiento y transporte de anillos de concreto al lado de la cancha de bolas criollas. Coordenadas 19P 0698227 UTM 1133650 a una altitud de 492 msnm. La estación fue colocada sobre una estructura metálica a una altura de 2,5 m del suelo aproximadamente, tal como se muestra en la figura 2. Las principales actividades corresponden al traslado de anillos por vehículos de carga y grúas

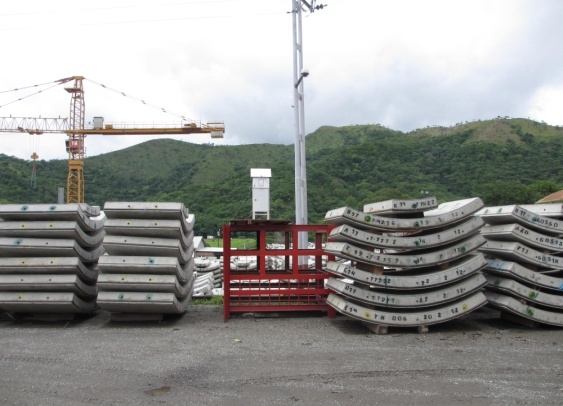

Estación Patio Superior ubicada en el área de almacenamiento y transporte de anillos de concreto al lado de un taller de mantenimiento. Coordenadas 19P 0698215
UTM 1133764 a una altitud de 500 msnm. La estación fue colocada sobre una estructura metálica a una altura de 2,5 m del suelo aproximadamente, tal como se muestra en la figura 3. Las principales actividades corresponden al traslado de anillos y a las actividades del taller

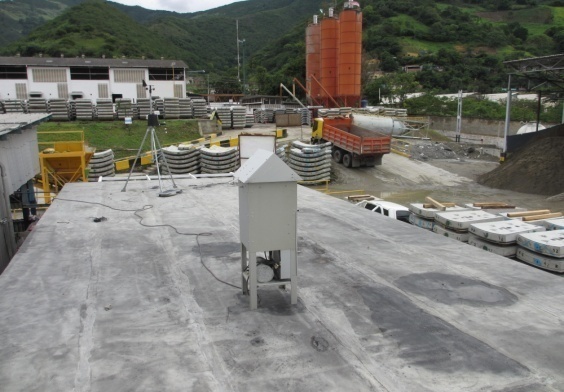

Estación Laboratorio ubicada en el techo del laboratorio de calidad. Coordenadas 19P 0698366 UTM 1133715 a una altitud de 495 msnm, tal como se ilustra en la figura 4. Las principales actividades corresponden a la fabricación de estructuras de concreto, movimiento de concreto por camiones y correas, almacenamiento de anillos y cemento, transporte de carga pesada y fuente fija perteneciente a la empresa Vidrios Domésticos S.A. En esta estación se colocó la estación meteorológica.
4.- RESULTADOS
La tabla 1 contiene los valores de concentración de PTS y el promedio final obtenidos durante el lapso de muestreo.
Tabla 1. Concentración de PTS en cada estación durante el lapso de muestreo en la
Planta de Anillos ubicada en Las Tejerías, Edo. Aragua
| Concentración de PTS (µg/m3) | |||||
| Patio Inferior | Patio Superior | Laboratorio | |||
| 16/05/2012 | 139 | 118 | 117 | ||
| 17/05/2012 | 90 | 76 | 110 | ||
| 18/05/2012 | 90 | 113 | 76 | ||
| 22/05/2012 | 168 | 91 | 98 | ||
| 23/05/2012 | 112 | 105 | 117 | ||
| 24/05/2012 | 123 | 96 | 137 | ||
| 25/05/2012 | 103 | 68 | 72 | ||
| 28/05/2012 | 119 | 77 | 115 | ||
| 29/05/2012 | 110 | 91 | 114 | ||
| 30/05/2012 | 92 | 78 | 91 | ||
| 31/05/2012 | 63 | 63 | 62 | ||
| 01/06/2012 | 67 | 60 | 57 | ||
| 04/06/2012 | 161 | 107 | 141 | ||
| 05/06/2012 | 118 | 143 | 129 | ||
| 06/06/2012 | 168 | 119 | 75 | ||
| 08/06/2012 | 107 | 90 | 56 | ||
| 11/06/2012 | 94 | 65 | 63 | ||
| 12/06/2012 | 81 | 79 | 83 | ||
| 13//06/2012 | 90 | 78 | 55 | ||
| 14/06/2012 | 46 | 34 | 35 | ||
| Promedio | 107 | 88 | 90 | ||
El Decreto 638 “Normas Sobre Calidad del Aire y el control de la Contaminación Atmosférica” de fecha 19 de Mayo de 1995, publicado en la Gaceta Oficial Nº 4899, específicamente el artículo 5, establece la clasificación de zonas según los rangos de concentración en base a promedios anuales de la siguiente manera:
- Aire limpio < 75 g /m3
- Aire moderadamente contaminado 75-200 g /m3
- Aire altamente contaminado 201-300 g /m3
- Aire muy contaminado > 300 g /m3
Las concentraciones promedio obtenidas para las estaciones Patio Inferior, Patio Superior y Laboratorio fueron 107, 88 y 90 mg /m3 respectivamente estos valores permiten clasificar la zona bajo estudio como aire moderadamente contaminado.
La tabla 2 contiene los valores de porcentaje de excedencia obtenidos durante el muestreo y su comparación con lo estipulado en el Decreto 638, Artículo 3 “ Normas Sobre Calidad del Aire y el control de la Contaminación Atmosférica” de fecha 19 de Mayo de 1995, publicado en la Gaceta Oficial Nº 4899. Se puede observar que ninguna estación cumple con el porcentaje de excedencia correspondiente a 75 mg/m3, mientras que la estación patio inferior es la única que sobrepasa el porcentaje correspondiente a 150 mg/m3; el resto de los límites establecidos por la norma legal, 200 y 260 mg/m3, no fue sobrepasado por ninguna estación.
Tabla 2. Porcentajes de excedencias obtenidos en la Planta de Anillos, Las Tejerías estado Aragua.
| Límite (mg/m3) | Decreto 638 Porcentajes de Excedencias | Porcentajes de excedencias obtenidos durante el lapso de muestreo | ||
| Estación Patio Inferior | Estación Patio Superior | Estación Laboratorio | ||
| 75 | 50 | 85 | 75 | 60 |
| 150 | 5 | 15 | 0 | 0 |
| 200 | 2 | 0 | 0 | 0 |
| 260 | 0,5 | 0 | 0 | 0 |
5. Condiciones meteorológicas.
La medición de los parámetros meteorológicos, permitió estimar el comportamiento de las PTS, principalmente las variables velocidad, dirección del viento y precipitación.
Velocidad del Viento
El valor promedio de la velocidad del viento durante el período de medición fue de 1,02 m/s, exhibiendo un máximo de 2,88 m/s. Esta magnitud corresponde a vientos de leve intensidad lo que proporciona una atmósfera estable que conduce a mayores concentraciones de contaminantes a nivel del suelo por parte de las fuentes localizadas a baja altura tales como, movimientos y almacenamiento de material, tránsito interno de carga pesada, tránsito externo de alta intensidad. Las velocidades más altas se registraron de vientos provenientes de la dirección SE (Sureste) y ESE (Este-Sureste).
Dirección del Viento
La mayor procedencia del viento se ubicó en las direcciones ESE (Este-Sureste) 33,94 % y E (Este) 24,71 %. Cerca del 60 % del tiempo el viento se dirigió hacia el O (oeste) y ONO (Oeste-Noroeste). Estos resultados permiten inferir que las concentraciones de PTS encontradas en la zona de estudio no sólo es debida a las actividades propias de la Planta de Anillos de Las Tejerías, sino que también pudieran estar recibiendo un aporte significativo de las fuentes ubicadas en este vector, Autopista Regional Centro (ARC), empresas ubicadas en la zona industrial, etc.
Pluviosidad
Durante el período de muestreo hubo 16 días de precipitaciones, siendo el día más lluvioso el 13 de junio con un registro de pluviosidad acumulada igual a 48,92 mm. Al comparar el comportamiento de la concentración de PTS, figura1, con el grafico de pluviosidad, ver anexos, se observa que en los días de mayor precipitación la concentración de PTS disminuye producto del asentamiento del material suspendido en la atmósfera.
Las actividades de construcción del complejo sometidas a las condiciones meteorológicas de la zona impactan la calidad del aire que permite clasificar la calidad del aire de moderado a altamente contaminado, la empresa encargada de la ejecución de la obra debe implementar un plan de contingencia que disminuya la concentración de PTS, principalmente riego de la zona en construcción de manera frecuente y continua.
Referencias bibliográficas.
1.- Decreto 638 “Normas sobre Calidad del Aire y Control de la Contaminación Atmosférica” de fecha 26.04.95, publicado en la Gaceta Oficial N° 4899 del 19.05.95
2.- COVENIN 2060-1995 “Determinación de la Concentración de Partículas Totales Suspendidas en la Atmósfera”
