Componentes Electrónicos y las tres Grandes Familias

image_print

Autor: Rubén San Martín – Centro de Ingeniería Eléctrica y Sistemas (CESICE).FIIIDT.



Los componentes electrónicos son dispositivos o encapsulados que forman circuitos eléctricos y hacen funcionar diversos aparatos que son de uso cotidiano, como teléfonos, televisores, secadores, computadoras, entre otros. Vienen encapsulados en cerámica, metal o plástico. Normalmente tienen dos o más terminales o patillas metálicas. [1]

En un circuito se encuentras diversos tipos de componentes electrónicos, cada uno cumple una función concreta y están conectados mediante soldaduras o cables para realizar una acción, bien sea encender una lampara o, por ejemplo, hacer funcionar todos los comandos de un horno microondas. Dentro de los más comunes tenemos: Resistencias, Condensadores, Diodos, Transistores y Circuitos Integrados.

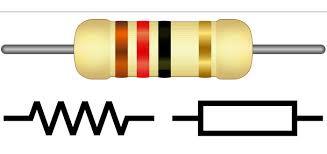

Figura 1. Resistencia. Fuente [2].

Resistencias: se encargan de atenuar el flujo de corriente eléctrica para evitar que esta circule sin control alguno. La unidad de la resistencia eléctrica el ohmio (Ω) y su potencia (capacidad eléctrica que controla sin quemarse) en vatios (W).

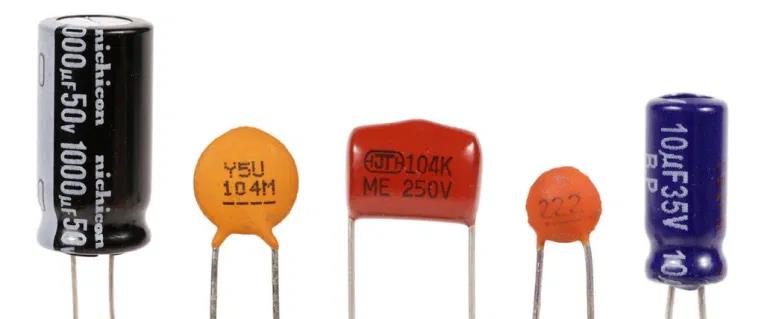

Figura 2. Condensadores. Fuente [3].

Condensadores: almacenan una carga eléctrica de manera temporal, los más comunes son electrolíticos y cerámicos. Su capacidad se mide en microfaradios (μF).

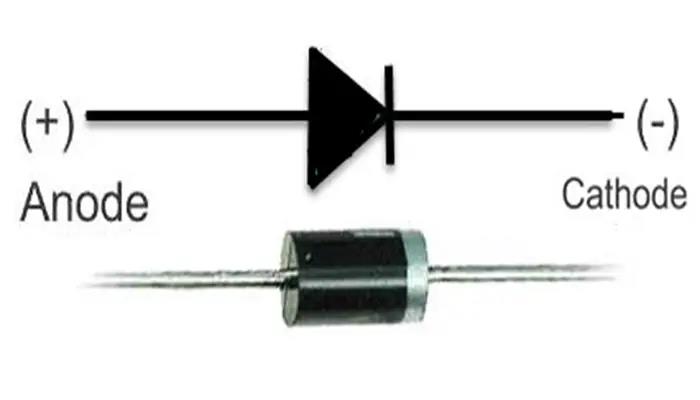

Figura 3. Diodo. Fuente [4].

Diodos: estos elementos permiten que la corriente eléctrica fluya en una sola dirección, siempre y cuando el voltaje positivo se aplique a la terminal del diodo conocida como ánodo y la negativa a la terminal llamada cátodo. Si se hace al revés, la corriente eléctrica no pasar.





Transistores: es uno de los componentes más importante en la electrónica [5], cuenta con tres terminales, base, colector y emisor. El voltaje se aplica a la base, que controla la corriente que pasa a través de los otros dos terminales, el colector y el emisor. Existen dos tipos NPN y PNP esta nomenclatura representa la unión interna de los cristales semiconductores y se diferencian por la forma en que entregan la energía.

  • NPN: la corriente de salida fluye desde el colector al emisor.
  • PNP: la corriente de salida fluye desde el emisor al colector.

Tipos de Encapsulados

Un mismo componente electrónico se puede encontrar en el mercado en diferentes presentaciones, básicamente existen 3 grandes familias de encapsulados. [7]

  1. Dispositivo de Orificio Pasante THD (Through Hole Device): son los componentes que cuentan con pines para ser instalados en perforaciones metalizadas, estos componentes se sueldan por la capa opuesta.

Figura 6. Encapsulados Tipo THD. Fuente [7].

  • Dispositivo Montado en Superficie SMD/SMT (Surface Mounted Device): estos componentes se instalan en la superficie de una placa, son más pequeños que los THD, lo que permite hacer circuitos más pequeños y densos.

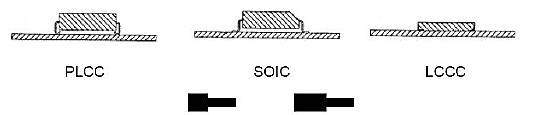

Figura 7. Encapsulados Tipo SMD/SMT. Fuente [7].

  • Matriz de Rejilla de Bolas BGA (Ball Grid Array): este tipo de encapsulados se usa para chips que tienen una gran cantidad de pines, de 30 a 1000. Para su instalación se requiere de maquinaria, debido a que sus pines son bolas de soldadura que deben ser fundidas para conectarse con los pads (superficie de cobre que permite soldar o fijar los componentes en una placa) por lo que la precisión es fundamental.

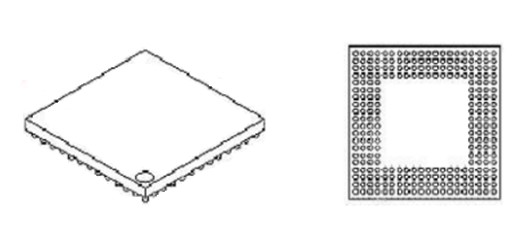

Figura 8. Encapsulados Tipo BGA. Fuente [7].

El estudio de todos los componentes electrónicos es amplio, pero de gran importancia a la hora de crear circuitos para un fin en específico, cada componente tiene su función y en conjunto logran controlar y hacer trabajar grandes cantidades de aparatos, bien sean electrodomésticos, computadoras, para medición digital, aparatos médicos, entre otros. Se debe conocer las presentaciones en las que los encapsulados están en el mercado para así poder saber definir y crear circuitos eléctricos robustos o compactos según sean necesarios para su finalidad.

Todos los aparatos eléctricos cotidianos cuentan con componentes electrónicos puestos en conjunto y diseñados específicamente para una función, por ejemplo, los calentadores de agua tienen una resistencia variable para controlar la temperatura. La utilidad y aplicación de los componentes es muy amplia y es la base para lograr grandes avances tecnológicos.

Bibliografía

[1] Flexcom Technology S.L.  (2019). Qué son los componentes electrónicos. Fecha de consulta: 04, agosto, 2020 desde https://es.wikipedia.org/wiki/Galvanoplastia/

[2] Paula Rodríguez (N). Qué es la resistencia eléctrica y para qué sirve. Fecha de consulta: 04, agosto, 2020 desde https://futuroelectrico.com/resistencia-electrica-para-que-sirve/

[3] Talle Electrónica (N). Condensador. Fecha de consulta: 04, agosto, 2020 desde https://tallerelectronica.com/condensador/#:~:text=Componentes%20y%20S%C3%ADmbolos%20Electr%C3%B3nicos%20%3C%3C%20Volver%20al%20Indice

[4] Electromundo.pro (2020).  Tipos De Diodos Rectificadores. Características Y Función. Fecha de consulta: 04, agosto, 2020 desde https://electromundo.pro/tipos-de-diodos-rectificadores-tipos-y-funcion/#:~:text=S%C3%ADmbolo%20de%20un%20diodo

[5] AreaTecnológica (N). Qué es un Transistor. Fecha de consulta: 04, agosto, 2020 desde https://www.areatecnologia.com/TUTORIALES/EL%20TRANSISTOR.htm#:~:text=Seg%C3%BAn%20lo%20visto%20podemos%20tener%202%20tipos%20de%20transistores%20diferentes:

[6] 330Ohms (2018). Qué son los circuitos integrados. Fecha de consulta: 04, agosto, 2020 desde https://blog.330ohms.com/2013/12/11/que-son-los-circuitos-integrados/#:~:text=un%20amplificador,%20como%20oscilador,%20como%20temporizador,%20como%20contador,%20como%20memoria

[7] Omar Gallardo (2015) Fabricación de Placas de Circuito Impreso con Proteus. Valladolid – España. (Trabajo de Grado) Valladolid: Universidad de Valladolid, Escuela de Ingenierías Industriales
