Autores: Ramiro Salcedo, Elio Suárez, Glenis Valencia / Centro de Procesamiento Digital de Imágenes (CPDI). FIIIDT.
I.- INTRODUCCIÓN
El Programa Pica y Poda que pone en práctica Corpoelec cada año entre los meses de enero y abril tiene como objetivo realizar mantenimiento preventivo en los corredores de servicio de las líneas eléctricas de alta tensión del país, con fines de minimizar el riesgo de incendios de vegetación en dichos corredores de servicio y así prevenir los cortes de electricidad que éstos producen.
A finales del año 2019, por iniciativa de Corpoelec y del Viceministerio para el Desarrollo de las Tecnologías de la Información y la Comunicación (VDTIC), se inició el proceso de producción de mapas-imagen para las principales líneas eléctricas de alta tensión, para lo cual se contaría con la participación de los siguientes organismos como entes ejecutores del proyecto: ABAE, FIIIDT/CPDI, MINEA e IGVSB. La ABAE tuvo la responsabilidad de seleccionar y entregar a cada organismo mencionado, las imágenes del satélite Sucre necesarias.
En la primera fase del proyecto, la ABAE y la FIIIDT/CPDI, realizaron los mapas-imagen de la línea Horqueta-La Arenosa que se localiza entre los estados Aragua y Carabobo. Esta primera fase sirvió para definir la escala de trabajo, la metodología y las características específicas de los productos que se generarían.
En la segunda fase se distribuyeron las próximas líneas a trabajar las cuales son: San Gerónimo-Cabruta (ABAE), Cabruta-Los Pijiguaos (CPDI) y Los Pijiguaos-Puerto Ayacucho (MINEA).
II.- OBJETIVO
Producir cartografía temática alrededor de las líneas de alta tensión seleccionadas para apoyar a Corpoelec en el Programa Pica y Poda.
Las salidas cartográficas (mapas-imagen y mapas-NDVI) presentarán información de la localización de la sección de la línea en términos de límites político-administrativos, la línea misma desatacando las torres que la componen. Además, dada la escala de visualización, área de influencia alrededor de la línea de transmisión y la combinación color natural del mapa-imagen los usuarios podrán ubicar los accesos viales a las áreas de interés.
IV.- METODOLOGIA
El procedimiento definido a partir del proyecto piloto (fase 1 línea Horqueta-La Arenosa) a seguir para la elaboración de los mapas fue el siguiente:
- El CPDI hizo entrega de un manual que describe los procesos a seguir

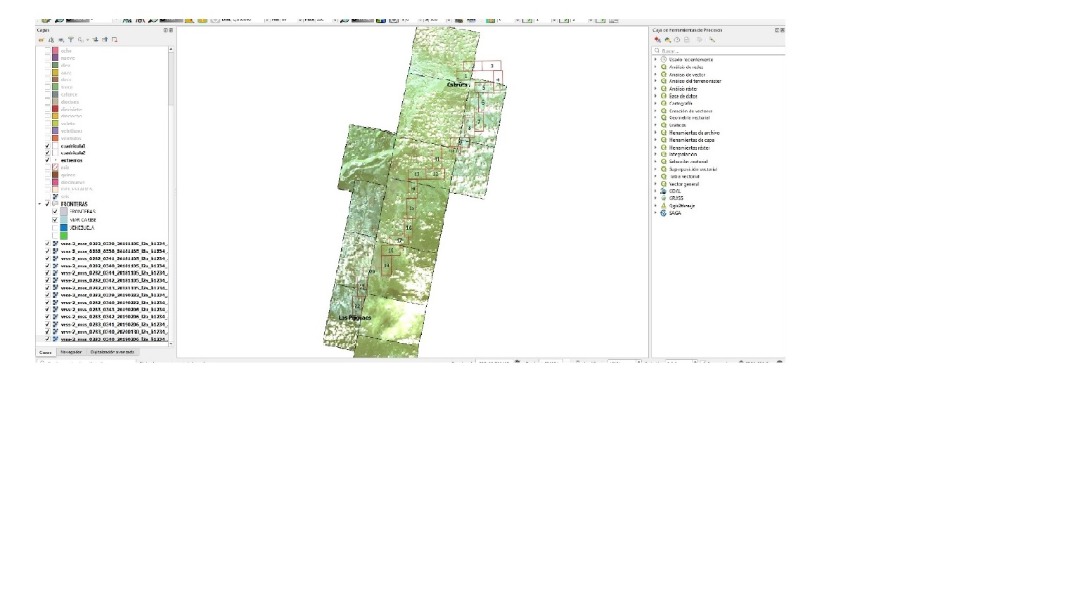

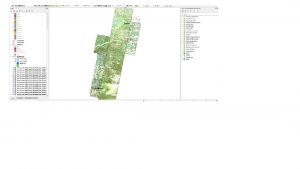

- CPDI hizo entrega de una plantilla realizada en QGIS v3.2, con los modelos de las salidas a escala1:10.000, con las medidas de 10km x 5Km ò 5km x 10Km, sea horizontal o vertical la orientación del mapa con las leyendas respectivas.
- ABAE entregó imágenes MSS con nivel de procesamiento 2A.
- Cada institución se encargará de:
- Cambiar la resolución radiométrica de 10 a 8 bits.
- Hacer la orto-rectificación de las imágenes utilizando los parámetros orbitales (archivo .rpb) y el Modelo Digital de Elevación (MDE) del Shuttle Radar Topography Mission (SRTM).

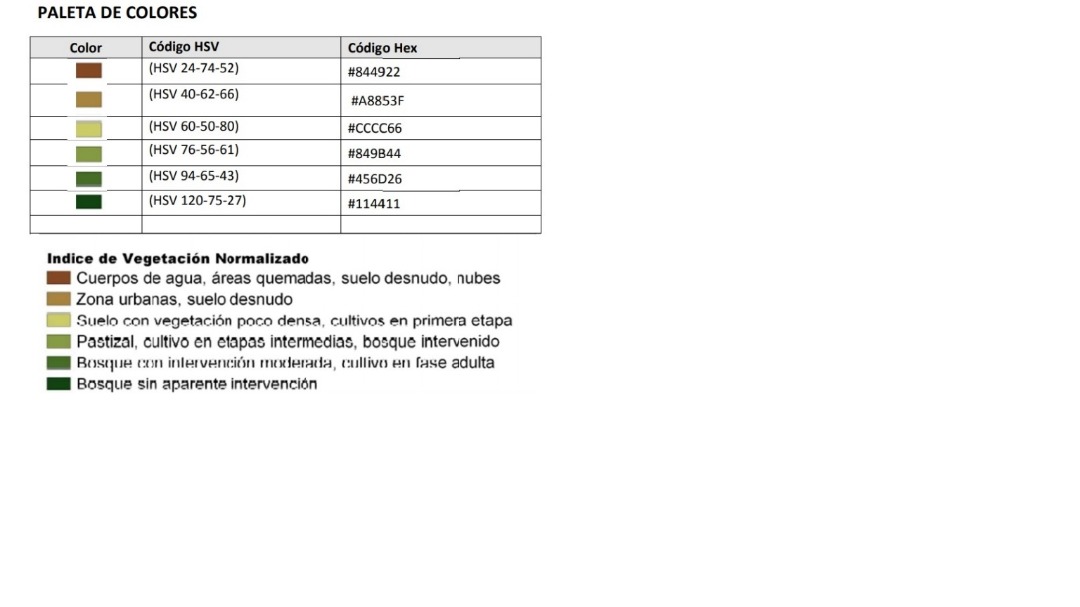

- A partir de la imagen orto-rectificada se generará el NDVI.
- A continuación, se generarán las salidas cartográficas respectivas a escala 1:10.000, con una superficie de cobertura de 10×5 km.
- En caso de los mapas-imagen se hará la combinación 3, 2,1 (RGB) es decir color natural.

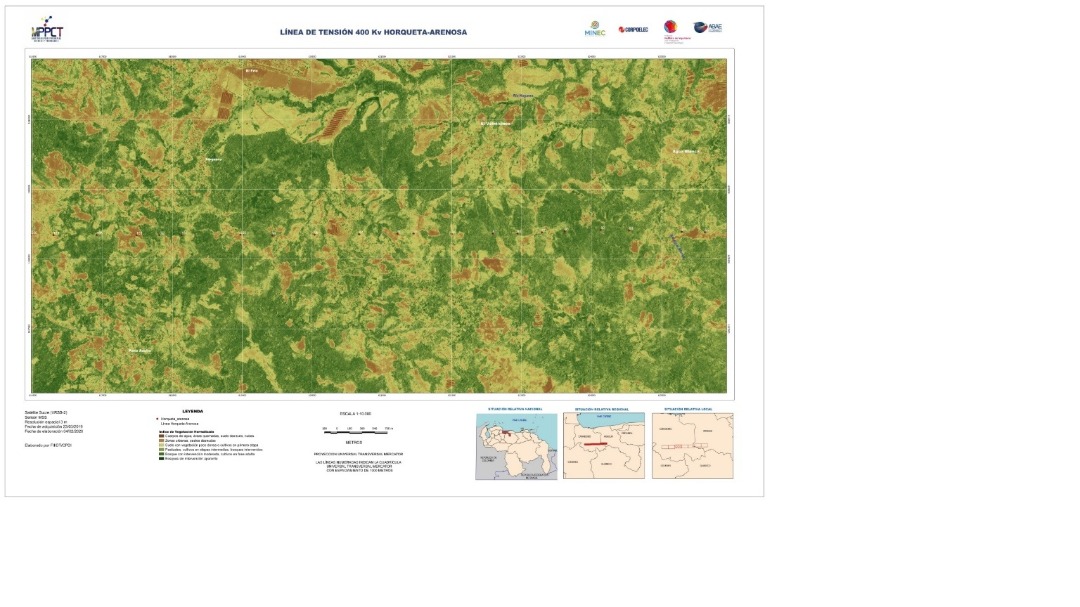

V.- RESULTADOS EN MAPAS IMAGEN.
VI.- CONCLUSIONES Y RECOMENDACIONES
Aun cuando a la fecha de ésta publicación no se han recibido comentarios por parte de Corpoelec acerca de la utilidad que estos productos cartográfico hayan tenido, así como conocer en qué medida los mismos incrementaron la eficiencia que el proceso de pica y poda haya experimentado en lo referente a la planificación de las campañas de campo y en cuanto a facilitar el acceso a los sitios de trabajo, este tipo de producto ha sido utilizado con éxito en otras oportunidades, en diversos proyectos y en distintos países. Tal es el caso del proyecto CORINE, desarrollado en los años 80 con imágenes de satélites por los países de Europa Occidental, para conocer la cobertura y uso de la tierra de esos países. Asimismo, la cobertura de mapas-imagen desarrollada por el Instituto Cartográfico de Cataluña en los años 90, para una gran región de Argentina a la escala de 1:250.000, O la serie de mapas-imagen elaborada por el CPDI para las ciudades capitales de estado, las dependencias federales, los parques nacionales y mosaicos de 6 estados del país, los cuales se hicieron usando imágenes del satélite Miranda. No se debe olvidar, en este contexto, los 1.200 mapas-imagen producidos para la realización del Censo Agrícola del año 2004.
Se considera altamente recomendable que Corpoelec reinicie el proyecto de mapas-imagen para la campaña 2021, para lo cual se sugiere que se adelanten conversaciones con la ABAE con el fin que se programen las tomas de las líneas que Corpoelec considere necesarias, con el satélite Sucre desde el mes de diciembre de 2020.
La integración del uso de la Geomática y en particular el uso de imágenes de alta resolución del satélite Sucre, con un apropiado plan de capacitación resultan de gran apoyo en el proceso Diagnóstico de Campo, en la actividad de verificación visual.
Se debe realizar investigación con el sensor termal del satélite Sucre, para verificar su utilidad en la verificación termográfica, a fin de localizar la existencia de puntos calientes.
En dado caso puede considerarse integrar análisis del histórico de fallas y la respuesta del NDVI, para evaluar en donde podría ser mas asertivo realizar los procesos de mantenimiento preventivo (pica y poda).
VII.- BIBLIOGRAFÍA
- COVENIN 3049-93 Norma Venezolana. Definiciones de Mantenimiento. www.pandectadigital.com
- Experiencias del CPDI. Grupo de Trabajo Interno.
- Nylssen S. Zúñiga R, 2012 ESTUDIO SOBRE LA PRESTACIÓN Y CALIDAD DEL SERVICIO TÉCNICO DE DISTRIBUCIÓN DE ELECTRICIDAD CASO DE ESTUDIO: CORPOELEC – EDO. COJEDES, UCV
